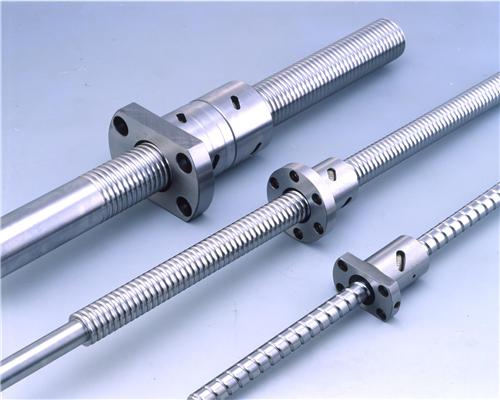

主要參數
螺紋的主要參數
1）外徑d（大徑）（D）——與外螺紋牙頂相重合的假想圓柱面直徑——亦稱公稱直徑
2）內徑（小徑）d1(D1)——與外螺紋牙底相重合的假想圓柱面直徑，在強度計算中作危險剖面的計算直徑
3）中徑d2——在軸向剖面內牙厚與牙間寬相等處的假想圓柱面的直徑，近似等于螺紋的平均直徑 d2≈0.5(d+d1)
4）螺距P——相鄰兩牙在中徑圓柱面的母線上對應兩點間的軸向距離
5）導程（S）——同一螺旋線上相鄰兩牙在中徑圓柱面的母線上的對應兩點間的軸向距離
6）線數n——螺紋螺旋線數目，一般為便于制造n≤4螺距、導程、線數之間關系：S=nP
7）螺旋升角ψ——在中徑圓柱面上螺旋線的切線與垂直于螺旋線軸線的平面的夾角。
8）牙型角α——螺紋軸向平面內螺紋牙型兩側邊的夾角9）牙型斜角β——螺紋牙型的側邊與螺 紋軸線的垂直平面的夾角。對稱牙型
各種螺紋（除矩形螺紋）的主要幾何尺寸可查閱有關標準——公稱尺寸為螺紋外徑對管螺紋近似等于管子的內徑。
螺旋副的自鎖條件為：螺紋升角小于或等于螺旋副的當量摩擦角。
螺旋副的傳動效率為：螺母旋轉一周時，有效功與輸入功的比值。
克服軸向力Q勻速上升所需的圓周力
